HELIX AMPLIFY 204 X-OVER
HELIX AMPLIFY 204 X-OVER
HELIX AMPLIFY 204 X-OVER
4-kanals Class D-slutsteg | 4 × 190 W RMS | Aktivt hög- och lågpassfilter | High-level-ingång
EAN: 4057204316150
Produktöversikt
HELIX AMPLIFY 204 X-OVER är ett mångsidigt 4-kanals Class D-slutsteg utvecklat för fullrange- och flerkanalsinstallationer där flexibel systemuppbyggnad, kraftfull prestanda och bred integration med OEM-system är avgörande. Det tillhör AMPLIFY 2-Series, som utgör kärnan i Helix nya förstärkarplattform med fokus på målgruppsanpassade modeller för specifika användningsområden.
X-OVER-versionen är särskilt utformad för traditionella ljuduppgraderingar med originalradio eller eftermarknadsenhet. Den erbjuder både RCA- och high-level-ingångar, aktivt delningsfilter för precis systeminställning samt ADEP.3-teknik för felfri integration i moderna OEM-miljöer.
För användare som senare vill uppgradera till ett externt DSP-system finns även DirectDSP-funktionen, som möjliggör att den interna delningen helt förbikopplas för en ofiltrerad signalväg.
Funktion och prestanda
Flexibel systemkonfiguration
AMPLIFY 204 X-OVER är konstruerad för att passa en mängd olika uppsättningar:
• Klassisk 4-kanalsdrift för front + bak
• Aktivt tvåvägssystem (diskant + midbas)
• 3-kanalslayout (2 kanaler stereo + 1 kanal bryggad till subwoofer)
• 2 × 380 W RMS bridgat för kraftfull 2-kanalsdrift
Den fullt bryggbara arkitekturen ger maximal frihet vid systemdesign.
Aktivt delningsfilter
Det integrerade aktiva filtret möjliggör exakt anpassning av varje system:
• Highpass: 45–400 Hz (kan stängas av)
• Lowpass: 45–400 Hz (kan stängas av)
• Branthet: 12 dB/oktav
Detta gör X-OVER-modellen idealisk för både passiva och aktiva högtalarsystem.
Integration med moderna OEM-system
High-level-ingångarna hanterar upp till 16 V, vilket gör förstärkaren kompatibel med kraftiga fabriksförstärkare. ADEP.3-kretsen förhindrar felkoder i fordonets elektronik och automatisk start via musiksignal förenklar installation i system utan dedikerad remoteutgång.
Direkt signalväg när DSP används
Med DirectDSP-läget kan den interna delningen förbikopplas, vilket gör förstärkaren framtidssäker om systemet senare byggs ut med en extern HELIX DSP.

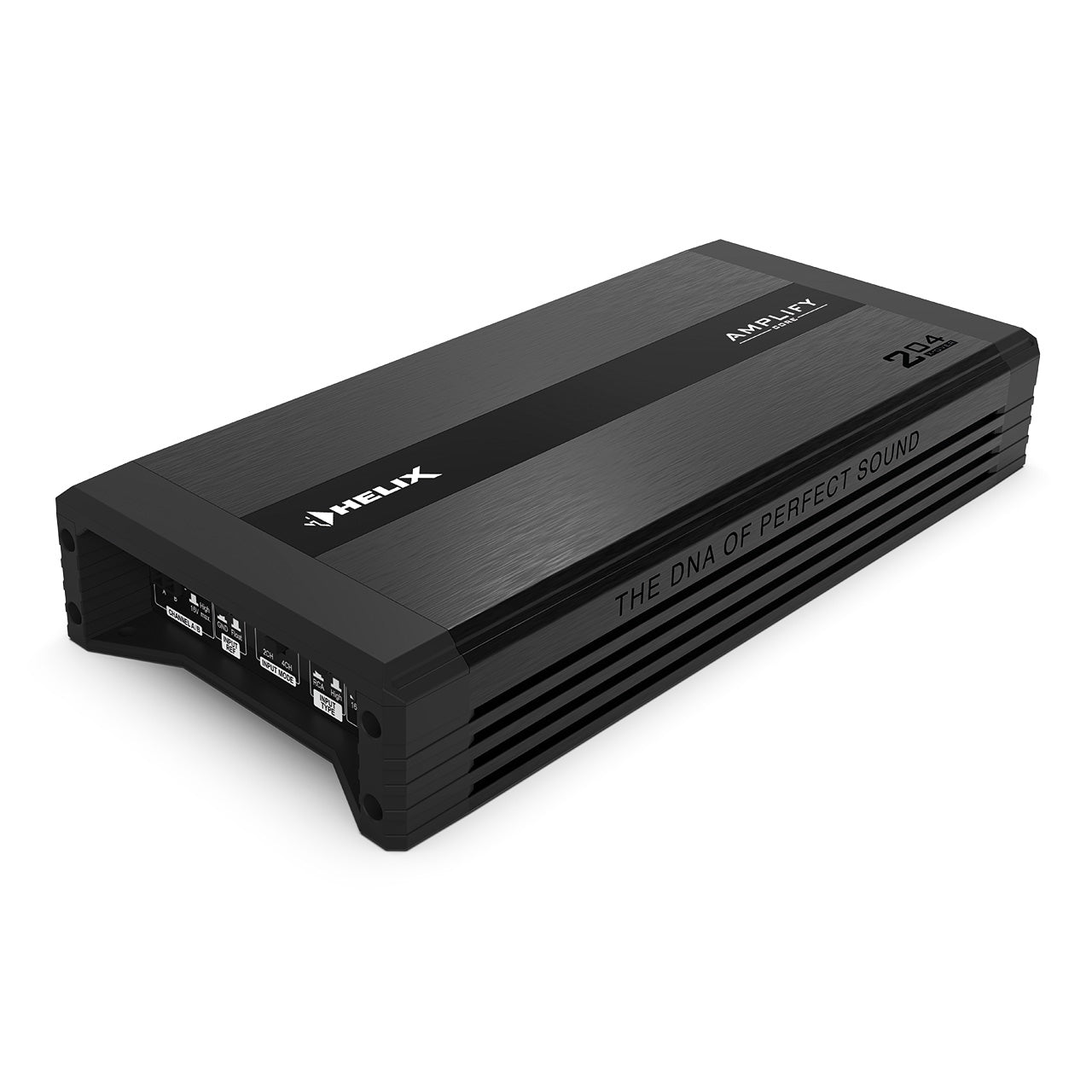

Konstruktion och design
AMPLIFY 2-Series har ett modernt, tekniskt formspråk med matta ytor och skarpa linjer. Den avtagbara toppkåpan döljer anslutningar och kontroller för ett professionellt installationsresultat.
Konstruktionen är kompakt, robust och utvecklad för minutiös värmehantering, vilket gör att förstärkaren kan monteras även på trånga ytor.
Tekniska data
Effekt (RMS ≤ 1% THD+N @ 14.4 V)
• 4 × 100 W @ 4 ohm
• 4 × 190 W @ 2 ohm
• 2 × 380 W bryggat @ 4 ohm
• Max. uteffekt per kanal: upp till 240 W RMS @ 2 ohm (1 kanal driven, ≤10 % THD+N)

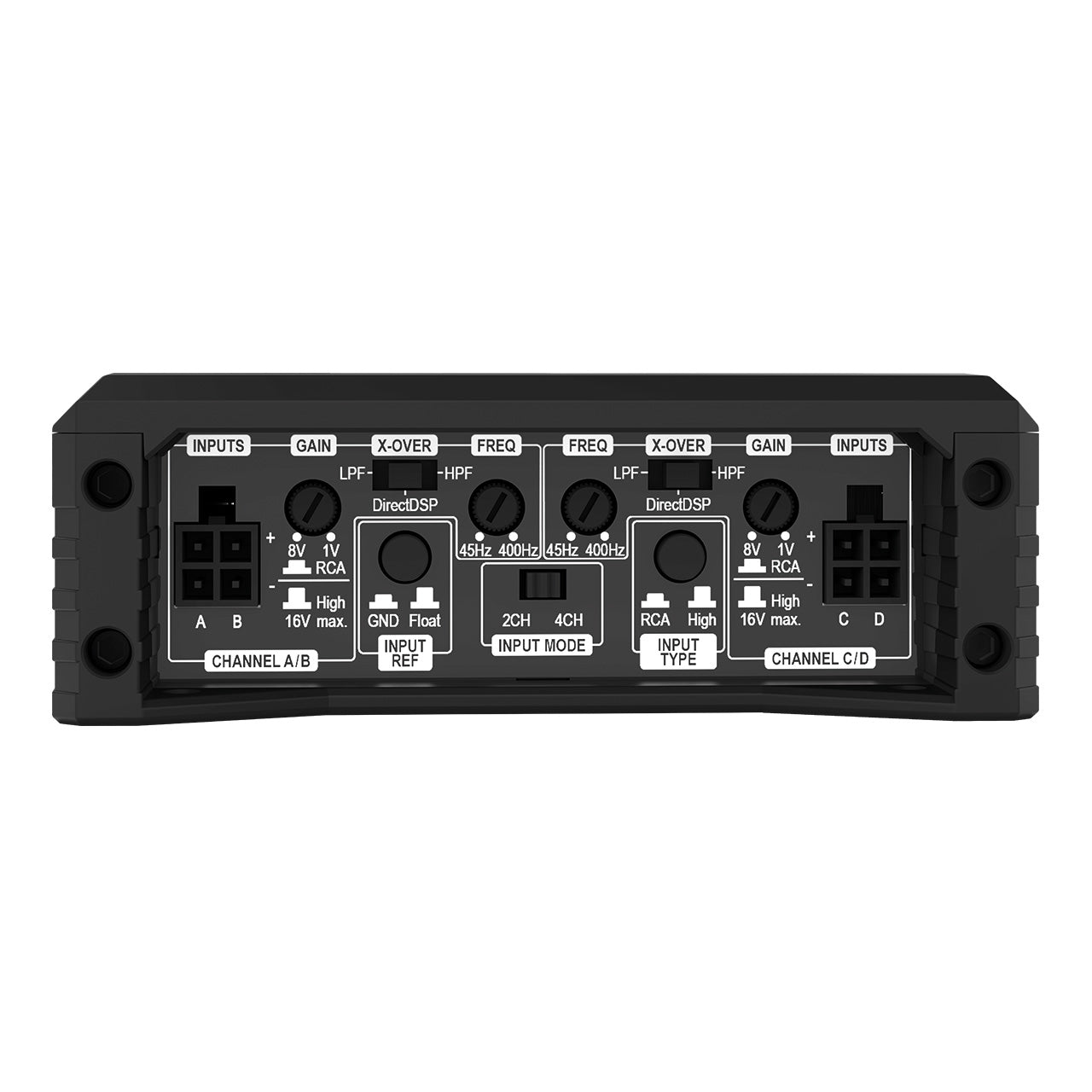

Ingångar
• 4 × RCA
• 4 × High-level ingångar
• 1 × Remote In
Ingångskänslighet
• RCA: 1–8 V
• High-level: 2–16 V
Ingångsimpedans
• RCA: 8 kΩ
• High-level: 9–33 Ω
Filter
• Highpass: 45–400 Hz, 12 dB/oktav (avstängningsbart)
• Lowpass: 45–400 Hz, 12 dB/oktav (avstängningsbart)
• Frekvensomfång: 10–20 000 Hz
Prestanda
• Signal/brusförhållande (A-vägt): 99 dB @ full effekt
• Distorsion THD @ 1 kHz, 1 W @ 4 ohm: 0.012 %
• Distorsion THD+N @ 1 kHz, 1 W @ 4 ohm: 0.02 %
• Dämpfaktor: 70

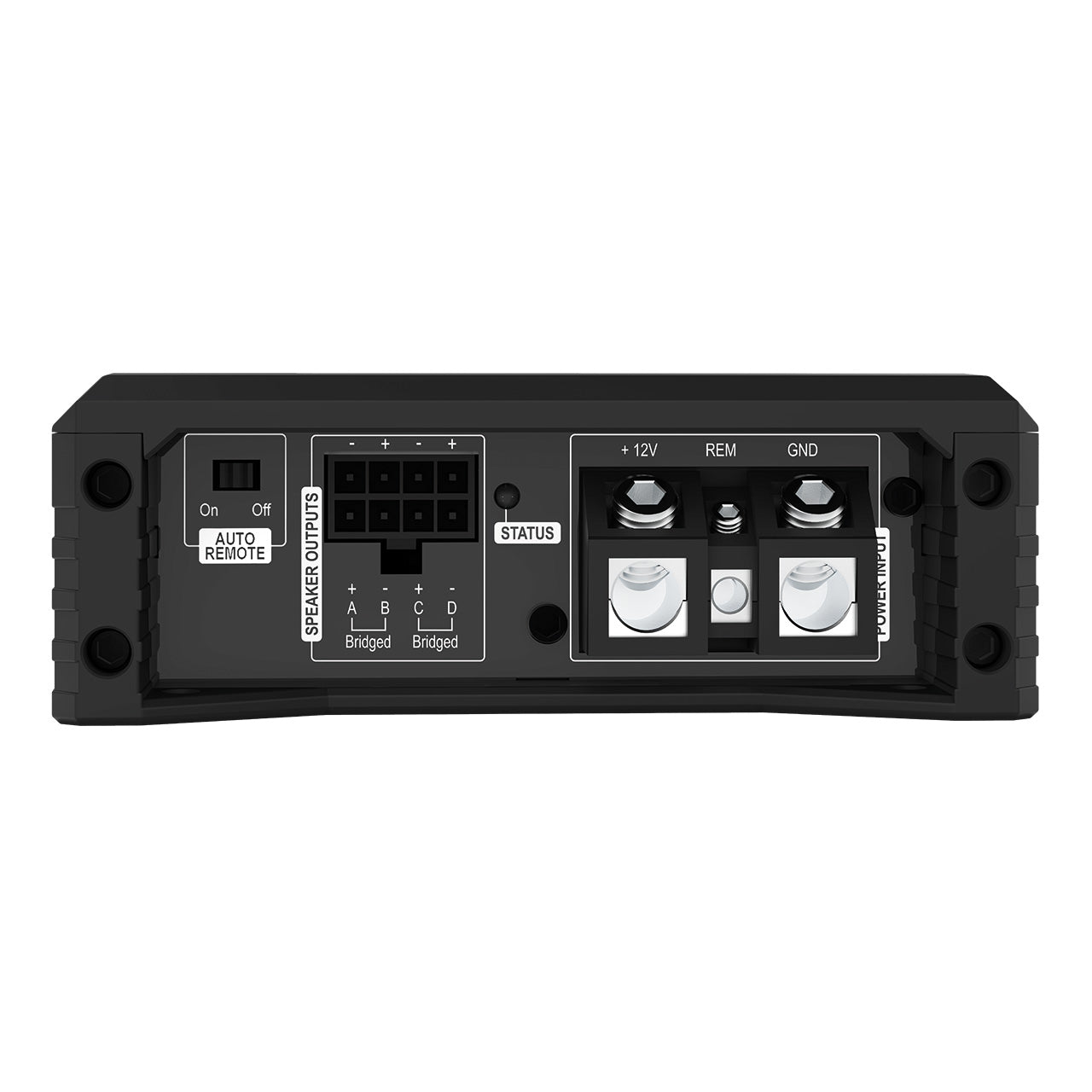

Drift & ström
• Drivspänning: 10.5–16 V (klarar ned till 6 V i max 5 sek)
• Vila-ström: 1 100 mA
• Säkringar: 2 × 30 A LP-Mini (APS)
• Max. strömförbrukning: 70 A
Mått
• Höjd: 40 mm
• Bredd: 248 mm
• Djup: 114 mm
• Motsvarande: 1.58 × 9.76 × 4.49 tum
